هل ترغب في تزيين ديكورات الهالوين هذا العام؟ تعلم كيفية جعل عيون LED بأقل من 5 دولارات في مشروع الإلكترونيات للمبتدئين.
هذا مشروع ممتع يمكن استكماله خلال ساعة. إذا كان لديك طقم اردوينو المبدئ ماذا يوجد في Arduino Starter Kit؟ [MakeUseOf يوضح]لقد قدمت سابقًا جهاز Arduino مفتوح المصدر هنا على MakeUseOf ، ولكنك ستحتاج إلى أكثر من مجرد Arduino الفعلي لبناء شيء منه والبدء بالفعل. "مجموعات بداية" اردوينو هي ... اقرأ أكثر قد يكون لديك بالفعل العديد من هذه المكونات ، ولكن لا تقلق ، لا حاجة لاردوينو. والنتيجة النهائية هي مجموعة من عيون LED التي تعمل بالبطارية والتي يمكنك رميها في الأدغال أو الأشياء الأخرى.
إليك ما يبدو عليه في الظلام:

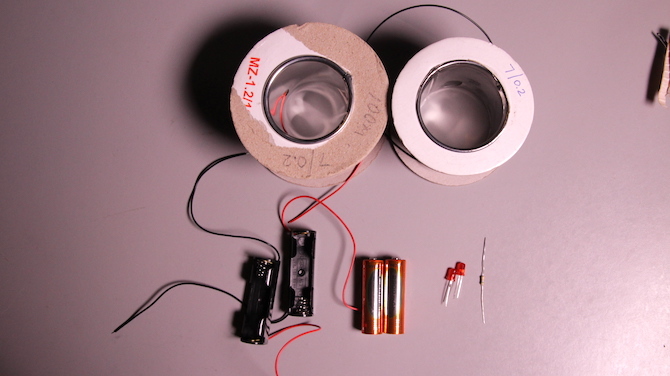

ماذا تحتاج
- 2 × 5mm المصابيح الحمراء ($5.27/50) [المملكة المتحدة]
- 1 × 27 أوم المقاوم ($6.16/100)
- 3 × بطاريات AA
- 1 × مفتاح SPDT ($11.78/20) [المملكة المتحدة]
- أنابيب الانكماش الحراري المتنوعة ($ 6.29 / مجموعة) [المملكة المتحدة]
- متنوعة 7 / 0.2 أسلاك التوصيل($ 8.99 / مجموعة) [المملكة المتحدة]
التكلفة الإجمالية: 44.44 دولار. هذا ليس قريبًا من 5 دولارات!
حسنًا ، المشكلة في شراء المكونات الإلكترونية عبر الإنترنت هي أنها تحصل عليها
للغاية غالي إذا كنت تريد واحدًا أو اثنين. إنه خيار أفضل بكثير لشراء العديد من كل عنصر. هذه الأجزاء تكفي لجعل 20 مجموعة من العيون ، بتكلفة إجمالية قدرها 2.22 دولار لكل منها! ينتهي بك الأمر أيضًا ببعض المكونات الاحتياطية للمشاريع المستقبلية - دائمًا شيء جيد. تأكد من التحقق من هذه مواقع التعلم الإلكتروني ابدأ في مشاريع DIY الإلكترونية مع مواقع التعلم هذهلم يكن بناء أفكارنا العبقرية بهذه السهولة من قبل. حان الوقت الآن لتعلم إلكترونيات DIY ، وهذه هي أهم مواردنا الموصى بها للقيام بذلك. اقرأ أكثر لمزيد من أفكار المشاريع.أدوات

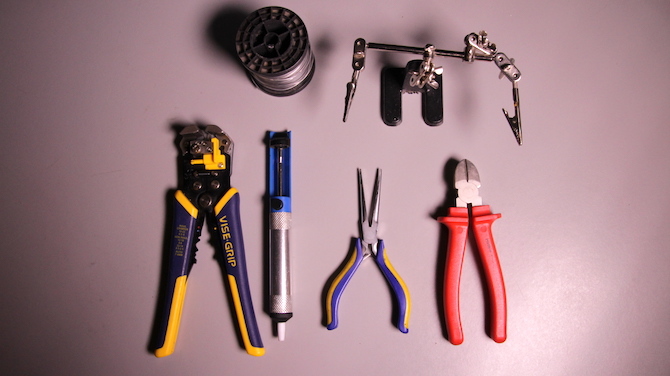

ستحتاج إلى بعض الأدوات الأساسية لهذا المشروع. يمكنك المرور بشريط لاصق وكبل ، لكن هذا لن يجعل الاتصال موثوقًا للغاية.
- قواطع للاسلاك
- كماشة الأنف إبرة
- تقشير الأسلاك
- اللحيم المصاص
- اللحيم
- لحام حديد
- “يد العون او يد المساعده” (المملكة المتحدة)
لا تقلق إذا كنت لا تعرف كيفية اللحام ، فقد أظهرنا لك كيف تبدأ تعرف على كيفية اللحيم باستخدام هذه النصائح والمشاريع البسيطةهل تخافت قليلاً من فكرة الحديد الساخن والمعدن المنصهر؟ إذا كنت ترغب في بدء العمل مع الإلكترونيات ، فستحتاج إلى تعلم كيفية اللحام. دعنا نساعد. اقرأ أكثر . قد يكون لديك العديد من هذه الأدوات بالفعل ، ويمكنك الحصول عليها بدون امتلاكها جميعًا ، ومع ذلك فهي مجموعة بسيطة يجب أن تكون أساسية في صندوق أدواتك.

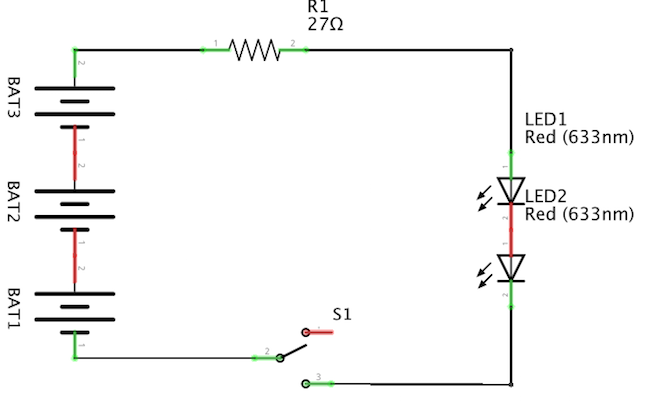

الدائرة
هذه دائرة بسيطة - لا تشعر بالخوف منها. يتم توصيل ثلاث بطاريات AA سلسلة (واحد تلو الآخر). يؤدي ذلك إلى زيادة الجهد إلى 4.5 فولت (كل بطارية AA 1.5 فولت). توصيل البطاريات موازى سيزيد التيار بدلاً من ذلك - هذا ليس ضروريًا ، لأن الحد الأدنى للجهد المطلوب لإضاءة LED واحد حوالي 1.8V - 2.4V ، يمكن أن توفره أكثر قليلاً من بطارية واحدة.
هناك حاجة إلى المقاوم للحد من تيار الذهاب إلى المصابيح. لا تقم أبدًا بتوصيل LED مباشرة بمصدر الطاقة ، فعادة ما يحترق. هناك صيغة محددة لحساب المقاوم المطلوب (على الرغم من أن مصابيح LED غالبًا ما تتحمل فرقا صغيرا). هذا الموقع هو رائع لحساب ما تحتاجه. إذا كنت ترغب في استخدام المزيد من مصابيح LED ، أو إعداد بطارية مختلف ، فأدخل التفاصيل التالية:
- جهد التغذية (4.5 فولت في هذه الحالة ، من بطاريات 3 × 1.5 فولت)
- انخفاض الجهد عبر LED - عادة ما يكون بين 1.8V و 2.4V
- تيار LED المطلوب - عادة 20mA
- عدد المصابيح المتصلة
غالبًا ما يوضح البيع بالتجزئة الذي تشتري مصابيح LED منه هذه المواصفات. صحافة انقر لحساب للحصول على قيمة المقاوم التي تحتاجها.
أخيرًا ، يقوم المفتاح ببساطة بتدوير الدائرة على و إيقاف. لست مضطرًا لاستخدام هذا ، على الرغم من أنه سيوفر عمر البطارية عندما لا يكون قيد الاستخدام.
توصيل الأسلاك

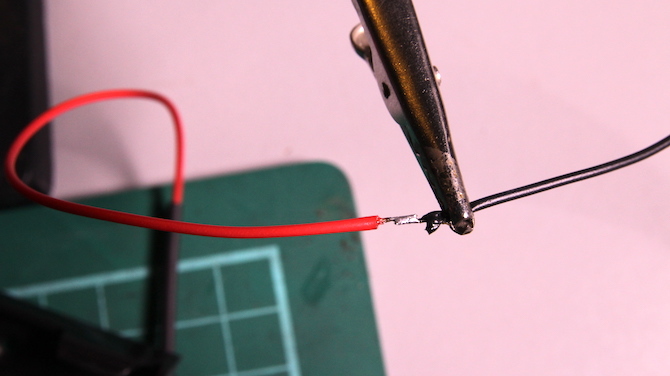

أولاً ، تأكد من عدم وجود بطاريات في حاملات البطاريات! قد يكون من الخطر تسخين البطاريات كثيرًا. لحام حاملي البطارية معا ، من أحمر إلى أسود إلى أحمر. يجب أن يكون لديك كبل أحمر وأسود (واحد في كل طرف من نهايتك حتى الآن) "مجاني" لبقية الدائرة.

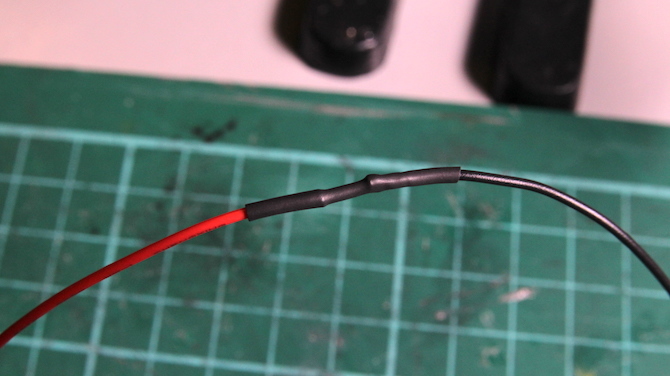

تأكد من قطع قطعة من أنبوب الانكماش الحراري وانزلقها على السلك قبل تبدأ لحام. أنت تريد قطعة بقطر أكبر بقليل من السلك فقط - وهذا سينتج "وصلة" ضيقة لطيفة عند تسخينها. لا تسخن الأنبوب بعد.

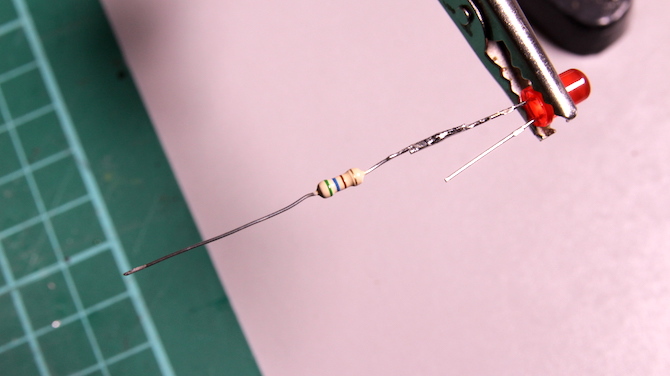

الآن لحام المقاوم إلى الأنود (ساق طويلة موجبة) على أحد المقاومات.

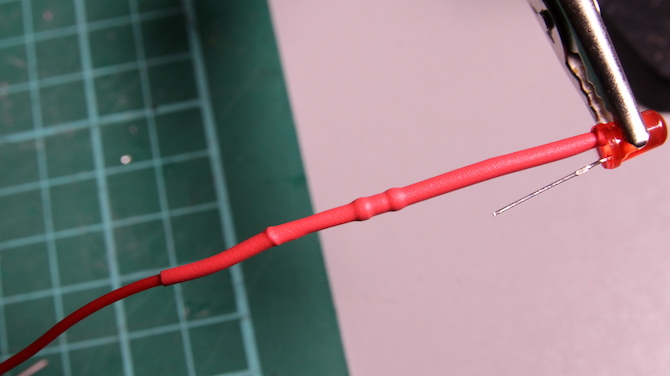

اللحيم أحمر سلك من البطاريات إلى المقاوم. قد يكون من الصعب جدًا اللحام مباشرة على الأرجل المكونة. تأكد من أن طرف مكواة اللحام جميل ونظيف. قد يكون من المفيد حفظ الأرجل المكونة قليلاً إذا كانت الأمور صعبة. استخدم قطعة من أنبوب الانكماش الحراري لفترة طويلة بما يكفي لتغطية المقاوم بأكمله ، ولكن لا تسخنه حتى الآن.

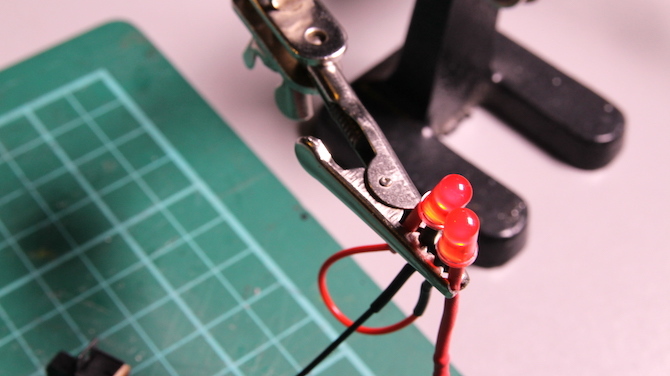

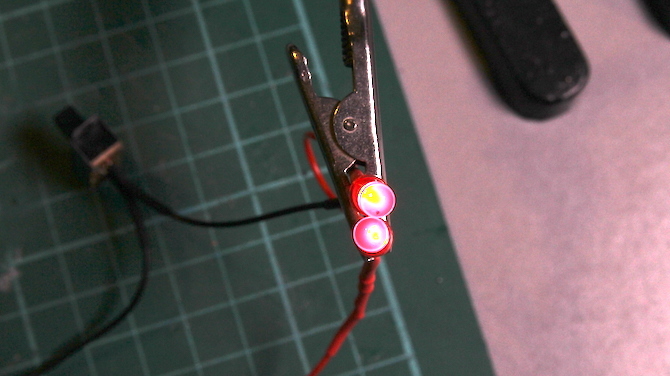

الآن لحام الكاثود (قصير ، سلبي) من LED إلى أنود LED القادم - قد ترغب في استخدام طول صغير من السلك لمزيد من المرونة في تحديد المواقع عند الاكتمال. بعد ذلك ، قم بلحام سلك آخر في كاثود LED الثاني - سيذهب هذا إلى المفتاح. تأكد من قطع أنبوب الانكماش الحراري ووضعه على الأسلاك قبل لحام ، لكن لا تسخنها بعد.

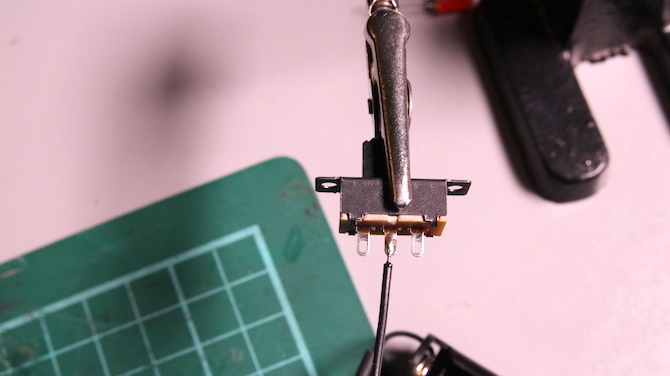

الآن لحام هذا السلك إلى الوسط موصل التبديل:

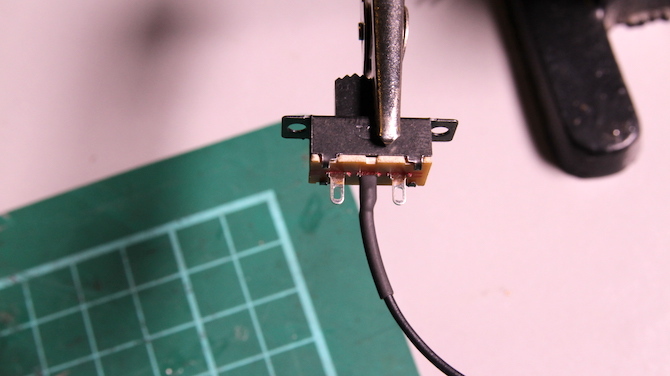

لا تنس أنابيب الانكماش الحراري!
أخيرًا ، قم بلحام السلك الأسود الأخير من حزم البطارية إلى أي أرجل خارجية للمفتاح - لا يهم أيهما.
اختبارات
الآن قبل تسخين جميع أنابيب الانكماش الحراري ، أدخل البطاريات وتحقق من عمل كل شيء. يجب أن يقوم المفتاح بتشغيل وإيقاف مصابيح LED ، ولا يجب أن يتسبب تذبذب وضوء المكونات في قطع الدائرة.
إذا لم تعمل الدائرة ، فلا تقلق! هناك بعض الخطوات البسيطة لاستكشاف الأخطاء وإصلاحها التي يمكنك تجربتها:
- تأكد من شحن البطاريات بالكامل.
- قم بتشغيل الدائرة.
- تحقق مرة أخرى من أن جميع الاتصالات ملحومة بشكل صحيح.
- تأكد من توصيل الدائرة بشكل صحيح.
إذا كان كل شيء يعمل ، فاستمر وأزل البطاريات وقم بتسخين أنبوب الانكماش الحراري. يعتبر مجفف الشعر ممتازًا لهذا الغرض ، على الرغم من أن مكواة اللحام يمكنها القيام بالمهمة بقرص. كن حذرًا بشأن استخدام مسدس الهواء الساخن ، فقد تؤدي الحرارة الشديدة إلى إذابة المكونات البلاستيكية.

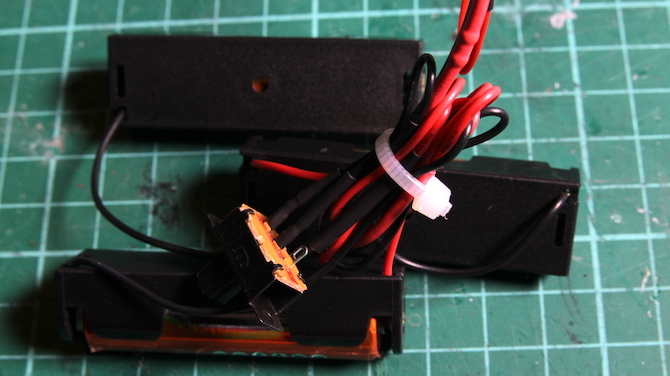

قد ترغب في ربط الأسلاك بربطة كبل صغيرة. افعل ذلك مع تشغيل الدائرة للتأكد من عدم إحكام ربط الدائرة وربما كسرها.
كل ما تبقى الآن هو ملاءمته لمشروعك. هذا ما يبدو عليه في الظلام - رائع جدًا:
يعمل الغراء الساخن جيدًا لتثبيت قوي ولكن ليس دائمًا ، على الرغم من أن الشريط يمكن أن يعمل بشكل متساوٍ أيضًا.
الآن بعد أن أصبحت نينجا لحام ، يمكنك التقدم في مشاريع أكثر تعقيدًا ، مثل هذه مخاوف اردوينو 8 خوف هالوين مذهلة يمكنك صنعها مع اردوينويعد تعلم الإلكترونيات باستخدام Arduino أمرًا ممتعًا ، ولكن استخدام واحد لإخافة حياة الأطفال الذين يخدعون أو يعالجون أمر رائع تمامًا. اقرأ أكثر . إلقاء نظرة على هذه أفكار رائعة لتزيين المنزل 10 زينة هالوين ، الأدوات ، والألعابمع اقتراب يوم 31 أكتوبر ، فكر في طلب بعض أدوات الزينة والأدوات لعيد الهالوين لترويع أصدقائك وعائلتك. لقد جمعنا بعض الأدوات الأكثر برودة - اقرأ إذا كنت تجرؤ! اقرأ أكثر ، وتأكد من التحقق من كيفية القيام بذلك مزامنة أضواء منزلك والموسيقى كيفية مزامنة أضواء المنزل والموسيقى لجميع القديسينسواء كنت تستضيف حفلة هالوين في المنزل أو تريد أروع منزل مسكون في الحي ، فإن إضاءة الأضواء في الوقت المناسب للموسيقى والمؤثرات الصوتية أمر ضروري. اقرأ أكثر - شيء مذهل!
هل فعلت أي شيء بعد اتباع هذا البرنامج التعليمي؟ أود أن أعرف في التعليقات أدناه!
