الكثير منا لم يلمسوا قط حام الحديد - ولكن صنع الأشياء يمكن أن يشعر بمكافأة لا تصدق. هناك بعض المهارات الأساسية التي تحتاجها عند معالجة مشاريع الإلكترونيات - سواء كنت تخطط لإصلاح الأجهزة المعطلة أو تجميع Arduinos (لدينا دليل اردوينو الشروع في العمل مع Arduino: دليل المبتدئينArduino هي منصة نماذج إلكترونية مفتوحة المصدر تعتمد على أجهزة وبرامج مرنة وسهلة الاستخدام. إنه مخصص للفنانين والمصممين والهواة وأي شخص مهتم بإنشاء كائنات أو بيئات تفاعلية. اقرأ أكثر ) ، فإن المهارات الصحيحة تصنع الفرق بين الغضب والفرح. في ما يلي مراجعة سريعة لعشرة من أبسط مهارات إلكترونيات DIY لمساعدتك على البدء:

اللوح

أ اللوح يسمح ببناء دائرة ، ولكن بدون لحام. لماذا ا؟ لأنك لن ترغب في التجميع باستخدام اللحام إذا كان أي جزء فردي به عيب أو إذا أخطأت في فهم الرسم التخطيطي. ويمكنه أيضًا توجيه الطلاب المبتدئين للإلكترونيات ومسارات الدوائر بمختلف المكونات التي تدخل في العديد من الأجهزة.

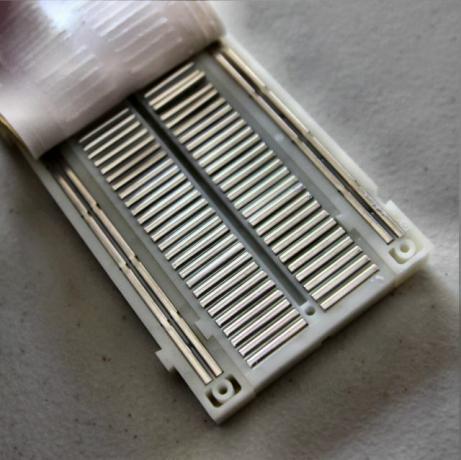

تسمح لوحة التوصيل بإدخال تيار مستمر باستخدام القنوات في الجانبين الأيسر والأيمن من اللوحة. يجري على هذه القنوات عموديا. تسمح الصفوف الموجودة داخل اللوحة باستخدام التيار أفقيًا. إليك ما يبدو عليه الجزء الخلفي من اللوح - تذكر أن كل طول من المعدن يعمل كسلك:

لقد راجعت العديد من الدروس على موقع يوتيوب ، والتي غطت اللوح الأساسي - والفيديو أدناه ، من قبل إيان باكلي ، هو واحد من المفضلة:

لحام

تعمل مكاوي اللحام على تشغيل النطاق من باهظ الثمن إلى رخيص - أوصي هذا الحديد. على الرغم من أنه يمكنك إنشاء نماذج أولية للدوائر على لوحة توصيل ، إلا أنك ستحتاج إلى بعض مهارات اللحام للقيام بالكثير غير ذلك.

طريقة واحدة من هذا البرنامج التعليمي لا أوصي بها: تحريك اللحام. يلقي اللحام المتحرك معدنًا سائلًا وقد يثبت خطورته. أوصي بأن يستخدم المستخدمون بدلاً من ذلك وسادة معدنية وفرك مكواة اللحام الساخنة عليها لإزالة اللحام. ستبقى هناك شوائب على طرف حام الحديد ، ولكن بالنسبة للأعمال الأساسية ، فهي ليست مشكلة كبيرة.

إليك مقطع من استخدام لوحة معدنية "Brillo" (وهي ليست بالفعل لوحة Brillo) لتنظيف طرف لحام الحديد:

باستخدام جهاز متعدد

تقوم أجهزة القياس المتعددة بعدد من المهام. الاستخدام الأكثر شيوعًا هو قياس التيار والمقاومة والجهد. كما أنها غير مكلفة نسبيًا: أ رخيص يكلف حوالي 6 دولارات - نماذج تعتبر أفضل تكلف ما يصل إلى 20 دولارًا. النماذج المهنية تكلف مئات الدولارات.

تذكر أن أجهزة القياس المتعددة يمكن أن تتلف - أو تتلف - بواسطة الإلكترونيات التي تعمل عليها. شاهد برنامجًا تعليميًا واحدًا على الأقل ، إذا لم تستخدم جهاز قياس متعدد من قبل. هناك عدد غير قليل من المقاطع على موقع يوتيوب. لقد اخترت واحدة شاملة نسبيًا ، مقسمة إلى سلسلة من أربعة أجزاء. يغطي السلامة والتشخيص بطريقة معقولة وواضحة.

اختبار البطاريات

يمكن لأجهزة القياس المتعددة القيام بالكثير من الأشياء العملية ، بالإضافة إلى استكشاف أخطاء لوحات الدوائر وإصلاحها. على سبيل المثال ، يمكنك أيضًا اختبار البطاريات:

ثقوب الحفر في صناديق المشروع

ستجد نفسك بحاجة إلى حفر ثقوب مربعات المشروع في مرحلة ما. يحافظ صندوق المشروع على جميع أسلاكك في مكان واحد - فهي توفر الراحة وسهولة التجميع والقدرة على حمل لوحات الدوائر.

لن أخوض في الكثير من التفاصيل هنا - فقط ضع في اعتبارك وجود طرق متعددة لحفر الثقوب في البلاستيك. أوصي باستخدام مثقاب دوار متغير السرعة (يشار إليها بالعامية باسم "Dremel" ، وهو في الواقع اسم علامة تجارية). تقدم Dremels عددًا من البتات المختلفة للمهام المختلفة. بينما تعمل طرق أخرى ، فإنها تفعل ذلك مع مزيد من العمل ودقة أقل.

باستخدام بنادق الغراء الساخن

بنادق الغراء الساخن لا تكلف الكثير. لقد وجدت واحدة لـ ~ $ 6 على Amazonو يحتوي على العديد من عصي الغراء. في حين أنه يمكنك استخدام أي نوع من المواد اللاصقة غير الموصلة (العازل) لتثبيت المكونات المختلفة في مكانها ، إلا أن مسدسات الغراء الساخنة توفر مزيجًا جيدًا من الراحة والتكلفة المنخفضة وسهولة الاستخدام.

الغراء المستخدم في مسدسات الغراء الساخن هو في الواقع بلاستيك - وليس غراءًا حقًا. يعمل البلاستيك كعازل ، مما يعني أنه لن يتسبب في دائرة كهربائية قصيرة. هذه الخاصية تجعلها مادة لاصقة مثالية للعمل مع الإلكترونيات. ليس هناك فرصة لتحفيز قصير.

استخدام الشريط الكهربائي السائل

يمكن للأسلاك المكشوفة ونقاط اللحام إنشاء شورت. في بعض الأحيان لن يكون تطبيق الشريط الكهربائي أو شريط الانكماش الحراري في عبوات محكمة مناسبًا. الشريط الكهربائي السائل يحل كلتا المشكلتين. في حين أنه يكلف أكثر من الشريط الكهربائي العادي ، فإنه يوفر سهولة الاستخدام ، بالإضافة إلى بعض الميزات الإضافية ، مثل العزل المائي والعزل وزيادة متانة المفاصل الملحومة.

سلامة الإلكترونيات

هناك الكثير من المخاطر التي يجب وضعها في الاعتبار عند العمل مع الإلكترونيات. المكثفات يمكن أن تقتلك (أبدا تفكيك مصدر طاقة كيفية جعل امدادات الطاقة مقعد من قديم ATX PSUإذا كان لديك جهاز كمبيوتر قديم ATX PSU مستلقٍ ، فيمكنك إعطائه حياة جديدة كمصدر إمداد بالطاقة. إليك الطريقة. اقرأ أكثر كما فعل جيمس بروس ، جيمس سيئة!) ، يمكن أن يتسبب التفريغ الكهروستاتيكي في إتلاف الأجهزة الإلكترونية الحساسة ويوقف تشغيل أجهزتك دائمًا قبل العمل عليها.

إليك مقطع عن التفريغ الكهروستاتيكي:

تنظيف لوحة الدوائر أو مفصل اللحام

إليك طريقة رائعة لتنظيف البقايا العضوية من اللحام أو إذا كنت ترغب فقط في تنظيف لوحة الدوائر المطبوعة (PCB):

تجريد الأسلاك

أفضل استخدام أسلاك أكثر سماكة وغير مجعدة للاستخدام مع أداة تعرية الأسلاك. أنا لا أوصي باستخدام الأقل تكلفة (المتعريات القابلة للتعديل) التي تأتي مع أطقم فني - فهي تميل إلى القطع من خلال الأسلاك المضفرة. الأفضل هو تقشير الأسلاك الأوتوماتيكي (أو تقشير الأسلاك الأوتوماتيكي المسخن) ، لكن هذه تميل إلى أن تكلف قليلاً. متجرد الأسلاك قياس تقديم أفضل وسط بين السعر والأداء.

إليك برنامج تعليمي يغطي العديد من استراتيجيات نزع الأسلاك:

باستخدام اللحيم المصاص

يمكن لامتصاص اللحام سحب اللحام المنصهر من اللوحة الرئيسية ، دون بذل الكثير من الجهد. هناك أنواع مختلفة من مصاصي اللحام هناك ، ولكن الحل الأكثر فعالية من حيث التكلفة هو مصاصة على غرار المضخة. إليك مقطع فيديو عن مصاصة اللحام وهي تعمل:

هل لديك أي نصائح للإلكترونيات؟

باستخدام هذه المهارات ، أنت على استعداد للتعامل مع بعض مشاريع الإلكترونيات للمبتدئين والبدء في صنع الأشياء! هل هناك أي مهارات ستضيفها إلى القائمة؟
