نقدم لك مجموعة أدوات تطوير الإلكترونيات القابلة للارتداء من Adafruit Flora ، التي قدمها لنا بسخاء عنصر نيوارك 14 للمراجعة والهبة! ستتيح لك هذه المجموعة دمج الإلكترونيات التي تبرمجها بنفسك في الملابس والحقائب والإكسسوارات والمزيد.

لقد اختبرت العدة من خلال إنشاء مشروع إلكتروني يمكن ارتداؤه من قبلي: قابض ضوئي! يمكنك المتابعة لمعرفة كيف ستقوم بعمل شيء مماثل بنفسك. الآن ، عد إلى المجموعة!

ماذا يوجد في The Kit؟

في هذا $ 160 Adafruit Flora Wearables Dev Kit ستحصل على Flora ، ومجموعة متنوعة من أجهزة الاستشعار ، وبعض NeoPixels و LEDs ، ومجموعة متنوعة من الأدوات التي ستحتاجها لأول مرة في مشاريع الإلكترونيات القابلة للارتداء.

في ما يلي التفاصيل الكاملة لمجموعة أدوات تطوير النباتات في Newark.

فلورا

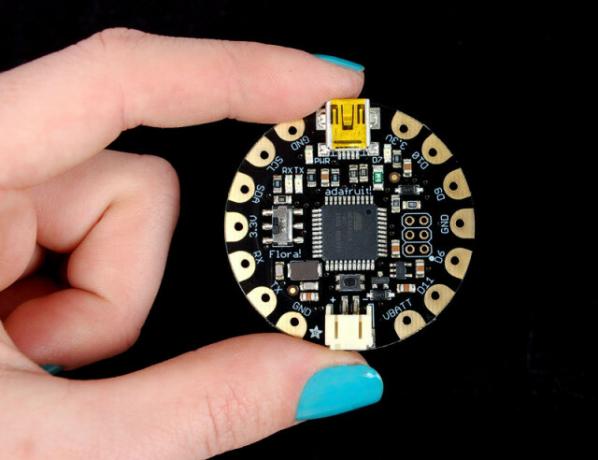

ال Adafruit Flora (الإصدار 1 في هذه المجموعة) هو متحكم دائري قابل للخياطة ومتوافق مع Arduino وهو محور النظام بأكمله. تم تصميمها بحيث تكون جميع المكونات مسطحة على اللوح حيثما أمكن ذلك لمنعها من اللصق على القماش.

يمكنك برمجته عبر منفذ USB صغير ، والذي يوفر 3.3 فولت من الطاقة المنظمة. يحتوي على زر إعادة ضبط ومفتاح تشغيل يعمل عند تشغيله بالبطارية.

NeoPixels & Sensors

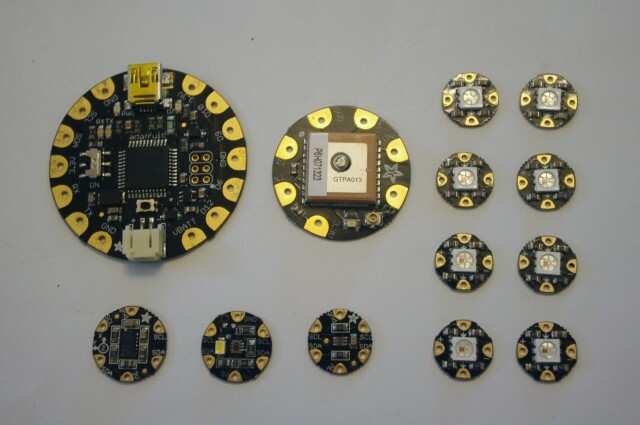

تتضمن مجموعة تطوير Flora في Newark ثمانية فلورا RGB NeoPixels - مصابيح LED RGB قابلة للتحكم بشكل فردي والتي يسهل العمل معها حقًا. هناك أيضًا أربعة أجهزة استشعار يمكنك استخدامها لجمع البيانات عن الموقع والوقت والضوء واللون والحركة والاتجاه.

• وحدة GPS القابلة للارتداء من فلورا: يمكن أن يجعل ذلك مشروعك على دراية بموقعك ومزامنته بالتوقيت المحلي.
• مستشعر فلورا لوكس TSL2561: يستشعر مستويات الضوء.
• LSM303 مستشعر التسارع / البوصلة: يستشعر الحركة والاتجاه.
• TCS34725 مستشعر ألوان فلورا: هذا يستشعر لون الشيء الذي تلمسه أيضًا.

لوازم الخياطة والمشاريع القابلة للارتداء

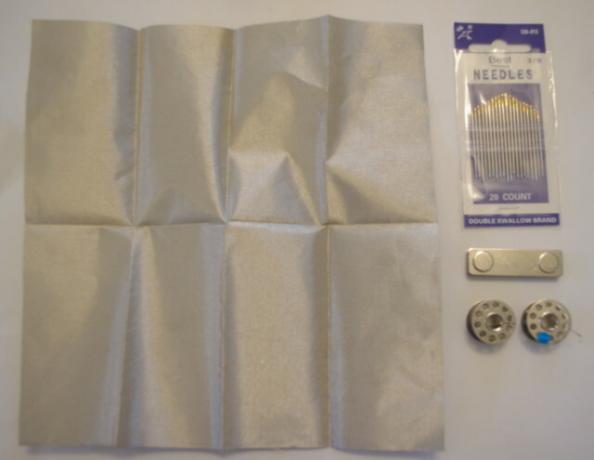

ستجد بعض العناصر لتوصيل الإلكترونيات بالقماش بالطبع.

• خيط موصل رفيع ومتوسط ​​من الفولاذ المقاوم للصدأ
• تعيين إبرة
• ظهر مغناطيسي
• نسيج موصل منسوج

مستلزمات الإلكترونيات

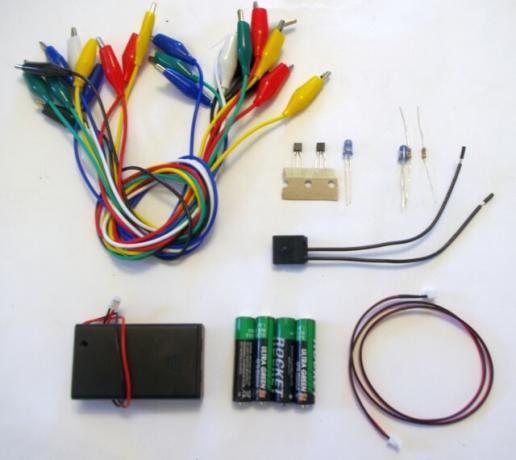

أخيرًا ، هناك مجموعة متنوعة من القطع الإلكترونية الأساسية تقريبًا المجموعة.

• ثلاثة حامل بطارية AAA
• 12 يؤدي اختبار مقطع التمساح
• كابل USB
• أربع بطاريات قلوية مقاس AAA
• اثنان من الترانزستورات PN2222
• عدد 2 من مصابيح IR 5mm
• مقاومتان 100 أوم
• التبديل اللمسي
• كابل تمديد بطارية JST-PH

ابدء

يمكنك العثور على وفرة من المشاريع والبرامج التعليمية مركز التعلم في Adafruit. كما نشر كتاب Bafy Stern و Tyler Cooper من Adafruit كتابًا مع جعل: البدء مع Adafruit Flora الذي يمكنك متوفرة على Amazon.com مقابل 15 دولارًا.

يمكنك أن تتعلم البرنامج في اردوينو تعلم الإلكترونيات و Arduino فقط بمشاهدة مقاطع الفيديو هذهإن تعلم برمجة الإلكترونيات الخاصة بك هو أمر مفيد ومكافئ ، ولكن قد يكون من الصعب البدء بدون توجيه. لقد جمعنا أفضل مقاطع الفيديو وقنوات YouTube والدورات التدريبية عبر الإنترنت للبدء. اقرأ أكثر (التي تقوم عليها النباتات) هنا في MakeUseOf أيضًا.

مشروع اختبار: محفظة Chameleon Clutch

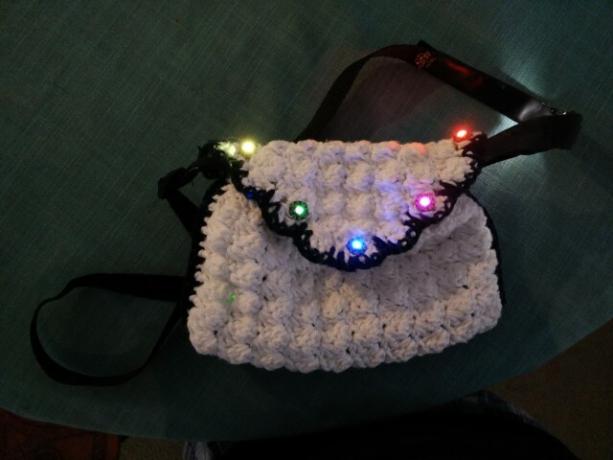

لاختبار مجموعة تطوير Flora هذه ، قررت عمل حقيبة كروشيه خفيفة. يمكن تغيير لون المصابيح لتتناسب مع الملحقات التي ترتديها أو الأشياء من حولك. الأضواء مبرمجة أيضًا لتصبح أكثر إشراقًا في غرفة مظلمة.

إنشاء القابض وإضافة الإلكترونيات

كروشيه نمط مخلب التوت الحلو بواسطة Drew Emborsky ، وأجرى بعض التغييرات. أضفت حدًا أزرق منتصف الليل ، وحزامًا ، وأرفقت خمس وحدات NeoPixels صديقة للنسيج بالغطاء. من الواضح إذا كنت ترغب في إنشاء مشروع مماثل ، فلن تضطر إلى الكروشيه محفظة! يمكنك خياطة توتيباغ ، أو ربط وشاح ، أو استخدام أي مهارات لصياغة المنسوجات لديك - أو فقط تعزيز شيء ما بالفعل في خزانة ملابسك.

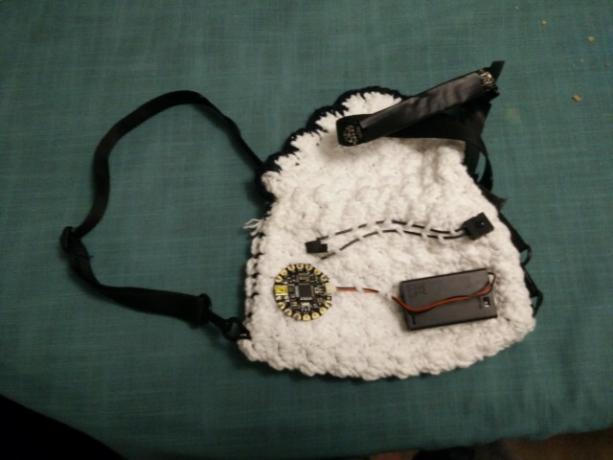

هذه صورة لما تبدو عليه الحقيبة مقلوبة.

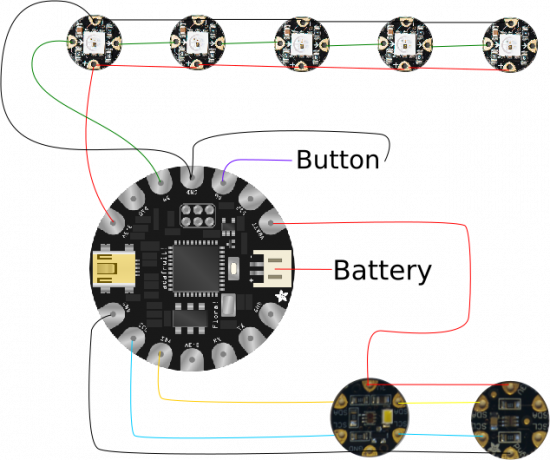

تتصل NeoPixels بجهاز Flora ، والبطارية ، والزر ، ومستشعر ضوء Flora ، ومستشعر ألوان Flora بخيوط موصلة مكونة من 3 طبقات ، محشوة في المحفظة ومنسوجة بين ألياف الغزل.

في الرسم البياني أعلاه ، الخطوط الحمراء للطاقة ، والخطوط السوداء تذهب إلى الأرض. الألوان الأخرى هي لخطوط البيانات المختلفة من وإلى وحدات البكسل وأجهزة الاستشعار.

برمجة الفلورا

بعد إعداد Arduino Flora IDE وتثبيت اللوحة وبرامج التشغيل والمكتبات ذات الصلة ، قمت ببرمجة مستشعر الألوان للتنشيط عند تشغيل المشروع. يسلط الضوء الساطع على شيء ما حتى يتمكن من الحصول على قراءة دقيقة للألوان. يقرأ NeoPixels تلك البيانات ويجعل اللون مطابقًا.

إذا كنت راضيًا عن هذه الوظيفة ، يمكنك العثور على تعليمات تفصيلية حول كيفية تجميعها من خلال اتباعها وشاح الحرباء من Adafruit والتكيف عند الضرورة.

نظرًا لأنني كنت أخطط لرؤية ما يمكنني القيام به باستخدام المزيد من المجموعة ، أضفت مستشعر ضوئي ، بحيث تتم برمجة NeoPixels لتعتيم في إعداد ساطع ، وتصبح أكثر إشراقًا في الظلام. أضفت أيضًا زرًا للتنقل بين الأوضاع المختلفة لتغيير الألوان لمجرد التسلية. إليك الشفرة التي طورتها.

التغلب على التحديات

بالنسبة لي ، كان الجزء الأكثر تحديًا في هذا المشروع هو التأكد من أن وصلات الخيط الموصل الخاصة بي كانت تلامس منصات دبوس الذهب من فلورا بشكل صحيح ، لأنني لم أكن أحامها معًا.

كان لدي مقياس متعدد متاحًا على الرغم من ذلك ، أداة مفيدة أوصي بها لجعل غزوتك في الإلكترونيات القابلة للارتداء أسهل. يساعدك مقياس متعدد في التحقق من النقاط الموجودة في دائرتك المتصلة بالكهرباء (بالإضافة إلى العديد من الأشياء الأخرى).

أفكار المشروع البديل

هل أنت مهتم بهذه المجموعة ولكن ترغب في الحصول على أقصى استفادة منها؟ اطلب نفسك فلورا إضافية ، و a 16 حلقة ضوء NeoPixel، ويمكنك أن تصنع على حد سواء ملحق حرباء مثل هذا القابض (أو قبعة ، وشاح ، حزام ، قلادة ...) و ال فلورا نيوجيو واتش.

إذا كنت راكبًا للدراجات وتتطلع إلى صنع شيء مفيد حقًا ، فقم بخياطة بعض NeoPixels في الجزء الخلفي من سترة واقية ، قم بتوصيلها بمقياس التسارع ومستشعر الضوء ، ويمكنك أن تجعل نفسك أضواء الفرامل DIY عندما تركب سيارتك دراجة هوائية!

ستجد المزيد أفكار مشروع فلورا على موقع Adafruit.

هل أنت جاهز لصنع جهاز يمكن ارتداؤه؟

إذا كانت لديك خلفية أساسية في الإلكترونيات أو في فنون النسيج ، فهذه المجموعة من نيوارك رائعة طريقة لتحقيق قفزة في المجال الآخر ، أو دمج هذه الاهتمامات في أول تقنية يمكن ارتداؤها قطعة.

إذا كنت جديدًا على كل من الإلكترونيات والمنسوجات ، فلن يكون من السهل القفز مباشرة إلى الأجهزة القابلة للارتداء ، ولكن يمكن القيام بذلك. أنا مبتدئ في كليهما ، واستشرت مع زملائي صانعي الأعمال اليدوية الذين أعرفهم (أصرخوا لدانيال أمايا وأندرو كوكيميجليو) عندما لم تكن دائرتي أو رمزي تتصرف بشكل صحيح. يحدث فرقًا كبيرًا إذا كان بإمكانك حضور لقاءات صانعي ، وأماكن الاختراق ، وما إلى ذلك ، للتواجد حول أشخاص آخرين يعملون في مشاريع DIY في نفس المكان الذي تتواجد فيه. إذا لم يكن في منطقتك مجموعات مثل هذا ، فإن تبادل المكدس و ال منتدى Adafruit هو مكان نشط للذهاب إليه للحصول على مساعدة في مشاريع الإلكترونيات القابلة للارتداء. حتى أنهم يعقدون محادثات فيديو أسبوعية مع المهندسين.

هناك أيضًا الكثير من الموارد الرائعة في Adafruit Learning Center لمساعدتك على تعلم البرمجة وربط الدوائر الكهربائية بالمشاريع القابلة للارتداء. إذا كنت جديدًا حقًا على الإلكترونيات ، فهذا يساعدك على تعلم أساسيات الدائرة ومشكلات الأمان المرتبطة بها أولاً (على الرغم من أنك لن تتسبب في الكثير من الضرر مع هذه المجموعة طالما أنك تتأكد من أن خط الطاقة الخاص بك لا يلمس الأرض أبدًا خط).

هل مجموعة تطوير النباتات من Newark مناسبة لك؟

قد تكون المجموعة شديدة المبالغة إذا كنت صانعًا أو متعجرفًا ولديك الكثير من المستلزمات بالفعل. قد يكون لديك بالفعل بعض الأجزاء من الخياطة (مثل الخيط الموصل ، والإبر) ، أو الأجزاء الإلكترونية الأساسية (مثل مصابيح LED ، المقاومات ، الترانزستورات ، مقاطع التمساح).

إذا لم تكن مهتمًا بعمل أنواع معينة من المشاريع ، يمكنك توفير المال من خلال الحصول على الأجزاء التي تحتاجها فقط. بعد كل شيء ، إذا كانت مشاريعك لا تحتاج إلى وظيفة تدرك الموقع أو ضبط الوقت ، فقد ترغب في الحصول على مجموعة بدون مستشعر GPS ، والذي ينتهي به الأمر ليكون الجزء الأكثر تكلفة من هذه المجموعة. أو على العكس ، إذا كانت وظائف التعرف على الموقع مهمة ولا تحتاج إلى بعض أجهزة الاستشعار الأخرى ، فجرّب فلورا عدة GPS للمبتدئين في حين أن.

شكرا مرة أخرى عنصر نيوارك 14 لتوفير هذه المجموعة لنا لاختبار! إذا كنت ترغب في الفوز بمجموعة كاملة لنفسك ، فأدخل أدناه وأخبرنا بالمشروع الذي ترغب في إنشائه في التعليقات!

حكمنا على مجموعة أدوات مشروع فلورا أردوينو:
تحتوي مجموعة Flora Arduino Project Kit على كل ما قد تحتاجه لبدء صنع الأجهزة القابلة للارتداء ، مع وثائق قوية عبر الإنترنت ، ولكن ضع في اعتبارك ما إذا كنت حقًا بحاجة إلى وظيفة GPS لجهازك مشروع.710
