تعلم مهارة جديدة في نهاية هذا الأسبوع: كيفية جعل أضواء عطلتك تومض في الوقت المناسب للموسيقى. إن الأمر أشبه بكوني DJ ، ولكن أكثر برودة. قبل المتابعة ، قد تكون قراءة مقالتي فكرة جيدة الإضاءة الذكية و DMX مقدمة للتحكم في إضاءة DMX - خذ الإضاءة إلى مستوى جديد تمامًاتستخدم أنظمة الإضاءة الذكية لتكون مجالًا باهظًا للمهنيين فقط ؛ ولكن مع انتشار الإلكترونيات الرخيصة وأنظمة التحكم في الكمبيوتر ، أصبحت تأثيرات الإضاءة المذهلة الآن في متناول يد الهواة ... اقرأ أكثر .

QLC + هو مفترق منصة لوحدة تحكم Q Light الأصلية مع ميزات إضافية وتطوير نشط - جمال المصدر المفتوح! يعمل مع مجموعة متنوعة من أجهزة DMX ذات العلامات التجارية المفتوحة والمعيارية ، على الرغم من أن أجهزة التحكم الرخيصة المستندة إلى FTDI يجب أن تلتزم بنظام Windows بسبب دعم برنامج التشغيل المراوغ على OS X.

المتطلبات

• واجهة USB إلى DMX - من حوالي 30 دولارًا لجهاز OpenDMX بسيط (في الأساس شريحة FTDI)
• جهاز واحد على الأقل يتحكم فيه DMX - سأستخدم وحدة تحكم DMX RGB LED مثل هذه (حوالي 20-30 دولارًا)
• شريط من مصابيح LED RGB ذات الأنود العادي رخيصة.
• تنزيل QLC +

المقدمة

الواجهة الأساسية لـ QLC + مروعة للغاية ، لكننا سنقضي معظم وقتنا على تبين التبويب. قبل أن نبدأ ، على الرغم من إيلاء اهتمام وثيق قف و اذهب رمز في الجزء العلوي الأيسر - يظهر واحد فقط على أنه مرة واحدة. استخدم هذا للتبديل بين وضع التشغيل لمعاينة العروض ووضع التصميم. إذا حاولت تشغيل تسلسل في وضع التصميم ، فسيتم تطبيق إعدادات الخافت الحالية كإعداد افتراضي وقد تتجاوز جهاز التسلسل. تريد أن تكون في وضع التصميم أثناء التحرير لأن تغييرات الخفوت ستنعكس مباشرة على الإضاءة والأجهزة الخاصة بك.

تركيبات

تركيبات هي لغة الصناعة لجهاز DMX المتحكم فيه - الأضواء ، وآلات الدخان ، والليزر ، إلخ. يتكون عنصر التثبيت الفردي من عنوان DMX من 1 إلى 512 ، وسيستخدم قناة واحدة أو أكثر بناءً على ميزات الجهاز. قد تستخدم آلة الدخان قناة واحدة فقط للتشغيل أو الإيقاف ؛ قد يكون لضوء الرأس المتحرك 20 ، يتحكم في الكثافة ، واللون ، وشكل الشعاع ، وجوبو ، وستروب... تحصل على الفكرة.

يتم تعيين عناوين DMX الثنائية باستخدام مفاتيح DIP. بدءًا من اليسار ، فإن الأرقام التي تمثلها المفاتيح هي قوة 2 ، لذا: 1,2,4,8,16,32,64,128,256. إذا كان لديك مفتاح DIP العاشر ، فمن المحتمل اختيار الوضع. لإعطاء الجهاز عنوانًا من 25 ، يمكنك تبديل المفتاح الأول والرابع والخامس إلى وضع التشغيل ، مما يعطينا 1 + 8 + 16 = 25. إذا كنت تواجه مشكلة في حل هذه المشكلة ، فهناك أداة مفيدة لحساب DIP مضمنة في QLC + - فقط انقر فوق الرمز الأزرق في الصف العلوي - ولكن تأكد من أنه يتطابق مع جهازك الذي قد يكون معطلاً في وضع التشغيل أو مكتوبًا عكس.

الكابلات والموصلات

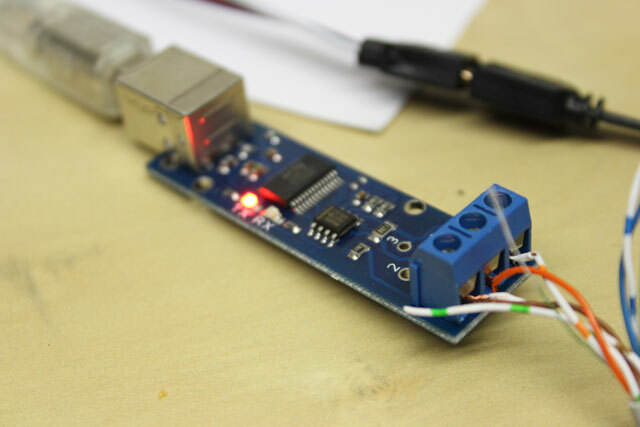

هناك 3 أنواع من الموصلات والكابلات المستخدمة اليوم: 5-طرف XLR و 3-طرف XLR (المعروف أيضًا باسم "كبل الميكروفون") وكابلات إيثرنت RJ-45. بشكل عام ، تستخدم الأجهزة الاحترافية 5 سنون ، ولكن الأجهزة الموجهة للمستهلكين ستستخدم إما 3 دبابيس XLR أو RJ-45. في حالتي ، يحتوي محول USB DMX على 3 أطراف فقط للإخراج ؛ بينما تحتوي وحدة تحكم RGB LED على مقابس إيثرنت ، لذلك سأقوم باختراق كابل قديم لاستخدامه. من المهم ملاحظة أن الشركات المصنعة اعتمدت معيار RJ-45 فقط لأنها رخيصة وسهلة الحصول على كابلات مناسبة - لا يمكنك على الإطلاق توصيل أجهزة DMX بشبكة منزلية. نفس الكابل ، نوع مختلف من الشبكات.

سيكون لجميع أجهزة DMX مدخلات ومخرجات ؛ يجب أن يشكلوا سلسلة ، لكن عناوين كل تركيبات في السلسلة لا يجب أن تكون متسلسلة. يحتوي كل إطار من بيانات DMX على معلومات تحكم لكل جهاز في السلسلة ، لذا يقرأ كل جهاز ببساطة البت المناسب له ، ثم يمرر كل شيء إلى الجهاز التالي في السلسلة.

إعداد جهاز USB DMX

قم بتنزيل برامج التشغيل ذات الصلة بالمحول - لقد حصلت على برنامج التشغيل الخاص بي BitBang، لكن برامج تشغيل FTDI لنظام التشغيل OS X رهيبة ، لذلك انتهى بي الأمر إلى استخدام Windows.

اضغط على الإدخال / الإخراج علامة التبويب في الجزء السفلي من QLC +. في هذه الشاشة ، سنقوم بتعيين جهاز USB DMX ليكون الإخراج للكون 1. "الأكوان" ليست سوى طريقة لتوسيع إجمالي الأجهزة الفريدة التي يمكننا استخدامها ، ولكن للاستخدام المنزلي والأحداث الصغيرة لن تحتاج إلا إلى كون واحد.

ابحث عن "DMX USB" في القائمة على اليمين - نأمل أن يظهر رقمًا تسلسليًا ، وسيؤدي النقر عليه إلى الكشف عن الرسالة التي يعمل بها الجهاز بشكل صحيح. افحص ال انتاج | مربع التعيين هو الإخراج للكون 1.

إضافة تركيبات

الآن لنقم بإعداد بعض الأضواء. من تركيبات لوحة (علامة التبويب الأولى) ، انقر فوق زر أخضر +.

مربع الحوار عبارة عن كتالوج للتركيبات من مختلف الشركات المصنعة ، نظرًا لأن كل جهاز يحتاج إلى ملف تعريفه الخاص لمعرفة ما هي القدرات بالضبط وكيفية التحكم في تلك الميزات. بالنسبة لحالتنا التجريبية ، ستحتاج إلى "Generic RGB". اكتب العنوان الذي حددته ، وأضف المجموعة. لاحظ أن وحدة التحكم تستخدم 3 قنوات ؛ لذلك إذا كنت تريد وحدة تحكم أخرى ، فستحتاج إلى البدء في 28 حتى لا تتداخل (الاستثناء الوحيد هو إذا كنت تريد أن يقوم جهازان متطابقان بالشيء نفسه تمامًا).

لاختبار التركيب الخاص بك ، توجه إلى مكتب بسيط علامة التبويب - سترى شريط تمرير أحمر وأزرق وأخضر. حركها لأعلى ، ويجب أن تستجيب مصابيح LED RGB.

تقديم عرض

إنشاء عرض يشبه إلى حد كبير تسلسل الموسيقى إذا سبق لك استخدام Garageband. يحتوي كل مسار على مسار موسيقي ، أو سلسلة من الخطوات لتركيبات DMX. قم بإنشاء المسار الأول بالنقر فوق القليل رمز مربع متعدد الألوانثم ال موسيقى رمز لتحميل في .wav ملف. على الرغم من أنه يمكنك أيضًا تحميل ملفات MP3 أصلاً ، فإنني أقترح التحويل إلى ملف .wav عندما واجهت مشاكل طفيفة في التوقيت عند التسلسل من MP3.

الآن قم بإنشاء مسار آخر ، انقر لتحديده ، ثم انقر فوق رمز الدوائر الأحمر والأزرق والأخضر لإنشاء تسلسل. في الجزء السفلي ، نحتاج إلى إضافة تركيبات يتم استخدامها لهذا التسلسل - ما عليك سوى النقر على الزر الأخضر زائد ، وتحديد وحدة تحكم RGB الخاصة بك. ستلاحظ ظهور علامة تبويب RGB جديدة - انقر فوقها (في الصورة)، وستحصل على بعض المنزلق. انقر فوق علامات الاختيار لتمكينها.

يبدأ التسلسل قصيرًا ، ولكنه سيمتد بنفسه حيث نضيف المزيد من الخطوات. كل خطوة في تسلسل تتلاشى وتتلاشى وتحتفظ بالوقت. لاحظ أن وقت التلاشي يحسب من إجمالي المدة ، بينما لا يتلاشى التلاشي. إنشاء التسلسل الخاص بك بسيط للغاية في الأساس: اضبط أشرطة التمرير على القيمة المطلوبة ، ثم أضف خطوة. اضبط وأضف. انقر فوق أي من الخطوات السابقة وسيتغير شريط التمرير إلى كل ما تم تعيينه لهذه الخطوة - يمكنك الضبط ، وسيتم حفظ القيمة الجديدة لتلك الخطوة.

انقر فوق رمز الساعة في محرر التسلسل لفتح مربع حوار منفصل لإدخال أوقات التلاشي والاحتفاظ. لاحظ أنه إذا كنت تريد قيمة مختلفة لكل خطوة ، فقم بتغيير Fade In Speed ​​والإعدادات الأخرى إلى "لكل خطوة". إذا كنت تفضل الإبقاء على تلاشي الوقت والخروج عبر جميع الخطوات ، فحدد "عام". لا تستخدم "افتراضي".

يمكنك إنشاء العديد من التسلسلات كما تشاء في كل مشهد ، لذلك لا تحتاج إلى عمل كل شيء في سلسلة واحدة طويلة من الخطوات. لتكرار نفس التسلسل ، حدده واستخدم أيقونات النسخ / اللصق - لا يزال بإمكانك تحرير الخفوت أو التوقيت دون التأثير على العناصر المكررة الأخرى.

نصيحة: تحت أيقونة المصفق في أعلى اليسار يوجد في الواقع شريط تمرير - اضبط ذلك لتغيير مستوى التكبير في التسلسل لتسهيل الأمور.

إليك مقطع مدته 30 ثانية لشيء طرقته أثناء تعلم كيفية استخدام QLC +. الأغنية هي الامبراطوريات أمة VNV.

يأتي الإثارة بالطبع عندما يكون لديك مجموعة متنوعة من أجهزة DMX - تمامًا كما أن الأغنية ذات إيقاع الطبلة مملة إلى حد ما. في الأسبوع المقبل سأقوم بفحص Vixen ، جهاز تسلسل ضوء DMX البديل ؛ ثم سننتقل إلى بعض مشاريع Arduino DMX لاستخدام DMX مع كل الأشياء. حتى ذلك الوقت!
